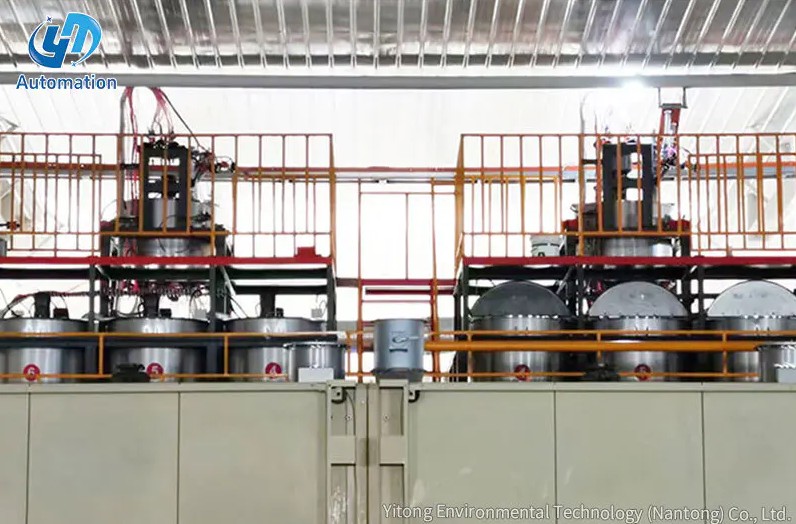

یک سیستم هوشمند مخلوط چسب چگونه کار می کند؟

یک سیستم مخلوط کردن چسب هوشمند یک پلت فرم خودکار است که مخلوط های رزینی را با فرمول دقیق به ایستگاه های متعدد در خط تولید آغشته یا پوشش می دهد - در زمان واقعی، بدون مداخله دستی. به جای اتکا به اپراتورها برای وزن کردن و مخلوط کردن رزین خام، سخت کننده ها، کاتالیزورها و سایر مواد افزودنی با دست، این سیستم از حسگرها، دبی سنج ها، کنترل کننده های قابل برنامه ریزی و حلقه های بازخورد برای تولید چسب با نسبت دقیق مورد نیاز هر بخش از خط، خواه مخزن اشباع، دستگاه سمپاش ثانویه یا ایستگاه کمکی استفاده می کند.

نتیجه فرآیند تولیدی است که سازگارتر، از نظر مواد کارآمدتر و به طور قابل توجهی کمتر به مهارت اپراتور وابسته است. تنوع دسته به دسته - یکی از پایدارترین مشکلات کیفیت در تولید مبتنی بر رزین - به طور چشمگیری کاهش می یابد زیرا هر تصمیم اختلاط با دستور العمل های از پیش برنامه ریزی شده و بازخورد حسگر حلقه بسته به جای قضاوت انسان کنترل می شود.

این مقاله توضیح می‌دهد که چگونه سیستم‌های اختلاط چسب هوشمند ساختار می‌شوند، چگونه زیرسیستم‌های اصلی آن‌ها با هم تعامل دارند، چه داده‌هایی را جمع‌آوری می‌کنند و بر اساس آنها عمل می‌کنند، و چرا آنها یک ارتقای عملیاتی معنادار را نسبت به روش‌های اختلاط دستی یا نیمه خودکار نشان می‌دهند.

معماری اصلی: سیستم چگونه ساخته می شود

سیستم اختلاط چسب هوشمند یک دستگاه نیست، بلکه یک شبکه یکپارچه از زیرسیستم های سخت افزاری و نرم افزاری است که با هماهنگی کار می کنند. درک معماری کمک می کند تا روشن شود که چگونه هوش در عمل در عمل پیاده سازی می شود.

واحدهای ذخیره و تامین مواد اولیه

این سیستم با مخازن یا مخازن ذخیره سازی اختصاصی برای هر ماده خام آغاز می شود: رزین پایه، سخت کننده، کاتالیزور، عامل رهاسازی، عامل مرطوب کننده، و هر افزودنی دیگر مخصوص فرآیند تولید. این مخازن معمولاً از فولاد ضد زنگ یا پلی اتیلن با چگالی بالا (HDPE) برای مقاومت در برابر خوردگی شیمیایی هستند و مجهز به سنسورهای سطح هستند که به طور مداوم وضعیت پر شدن را به کنترل کننده مرکزی گزارش می دهند. آلارم‌های سطح پایین از تلاش سیستم برای ترکیب با مواد تخلیه‌شده جلوگیری می‌کنند، که در غیر این صورت باعث می‌شود نسبت‌های نادرست به خط تولید ناشناخته برسد.

هر مخزن به یک خط اندازه گیری و تحویل اختصاصی تغذیه می شود، بنابراین هیچ خطر آلودگی متقاطع بین مواد قبل از نقطه اختلاط کنترل شده وجود ندارد. عناصر کنترل دما - معمولاً ژاکت‌های گرمایش یا مبدل‌های حرارتی درون خطی - روی مخازن حاوی رزین‌های حساس به ویسکوزیته اعمال می‌شوند که برای جریان و اندازه‌گیری صحیح باید بالاتر از حداقل دما حفظ شوند.

زیر سیستم اندازه گیری و کنترل جریان

این قلب فنی سیستم است. هر خط مواد به یک دستگاه اندازه گیری دقیق مجهز شده است - معمولاً یک جریان سنج جرمی (نوع کوریولیس) یا یک جریان سنج حجمی (نوع چرخ دنده ای یا بیضی) - که اندازه گیری می کند که چه مقدار از هر عنصر در هر لحظه به محفظه اختلاط تحویل می شود. این کنتورها با PLC مرکزی (کنترل کننده منطقی قابل برنامه ریزی) با نرخ به روز رسانی 10-100 بار در ثانیه ارتباط برقرار می کنند و به کنترل کننده دید پیوسته جریان واقعی در مقابل جریان هدف را می دهند.

فلومترهای جرمی کوریولیس انتخاب ارجح در سیستم‌های با دقت بالا هستند، زیرا آنها جرم را مستقیماً اندازه‌گیری می‌کنند، بدون تأثیر تغییرات دما یا فشار که باعث ایجاد خطا در اندازه‌گیری‌های حجمی می‌شود. در یک نصب معمولی، دقت اندازه گیری در ± 0.5٪ یا بهتر حفظ می شود، که مستقیماً به نسبت ثابت رزین به سخت کننده و رفتار قابل پیش بینی پخت در محصول نهایی ترجمه می شود.

پمپ های تناسبی - اغلب پمپ های دنده ای یا پمپ های پریستالتیک بسته به ویسکوزیته و سایندگی سیال - توسط درایوهای فرکانس متغیر (VFD) هدایت می شوند که سرعت پمپ را در زمان واقعی بر اساس بازخورد دبی سنج تنظیم می کنند. اگر متر تشخیص دهد که قطعه ای سریعتر یا کندتر از آنچه دستور می خواهد جریان دارد، VFD سرعت پمپ را در عرض میلی ثانیه تصحیح می کند.

اتاق اختلاط و همگن سازی

هنگامی که جریان های مواد تشکیل دهنده به درستی همگرا می شوند، وارد یک محفظه اختلاط می شوند که برای تولید یک ترکیب همگن قبل از تحویل چسب به ایستگاه تولید طراحی شده است. تکنولوژی اختلاط بسته به شیمی رزین و حجم تولید متفاوت است:

• میکسرهای استاتیک: یک عنصر مارپیچ در داخل یک لوله باعث می شود که جریان های همگرا هنگام عبور از آن تا شوند و دوباره تا شوند و بدون قطعات متحرک به همگن شدن دست پیدا کنند. مناسب برای سیستم های ویسکوزیته کم تا متوسط ​​و کاربردهای جریان پیوسته.
• میکسرهای دینامیک: یک پروانه موتوری به طور فعال جریان های همگرا را به هم می زند. برای رزین ها یا فرمولاسیون هایی با ویسکوزیته بالاتر استفاده می شود که در آنها انرژی اختلاط تهاجمی تری برای جلوگیری از لایه بندی مورد نیاز است.
• مخازن اختلاط چرخشی: در عملیات‌های دسته‌ای، مواد به یک ظرف مجهز به همزن پمپ می‌شوند و تا حد همگنی مخلوط می‌شوند و سپس به خط تولید توزیع می‌شوند. یک حلقه چرخش، هم زدن را در حین توزیع حفظ می کند تا از ته نشین شدن پرکننده ها یا رنگدانه ها جلوگیری کند.

لایه کنترل مرکزی PLC و HMI

همه زیرسیستم ها - مخازن ذخیره سازی، مترها، پمپ ها، میکسرها، کنترل کننده های دما و شیرهای توزیع - توسط یک PLC مرکزی هماهنگ می شوند که دستورات اختلاط را اجرا می کند و به بازخورد سنسور در زمان واقعی پاسخ می دهد. اپراتورها از طریق یک صفحه نمایش لمسی HMI (رابط انسان و ماشین) با سیستم تعامل دارند، جایی که می توانند:

• دستور العمل های مخلوط کردن از قبل ذخیره شده را برای انواع مختلف محصول انتخاب و فعال کنید
• نرخ جریان زنده، سطح مخزن، دما و وضعیت های هشدار را کنترل کنید
• نسبت های هدف یا نرخ توان عملیاتی را در محدوده مجاز تنظیم کنید
• گزارش های تولید و تاریخچه دسته ای را مرور کنید
• در طول تعویض محصول، دنباله های شستشو یا پاکسازی را آغاز کنید

نصب‌های پیشرفته‌تر PLC را به یک سیستم SCADA (کنترل نظارتی و جمع‌آوری داده‌ها) یا MES (سیستم اجرای تولید) در سطح کارخانه متصل می‌کند و به داده‌های تولید اجازه می‌دهد تا در سطح مدیریت کارخانه جمع‌آوری، روند و بر اساس آن عمل شود.

تامین چند ایستگاه: سرویس دهی به بخش های مختلف به طور همزمان

یکی از ویژگی های تعیین کننده یک سیستم اختلاط چسب هوشمند در خط اشباع و پوشش، توانایی آن در ارائه فرمول های مختلف به طور همزمان به ایستگاه های تولید مختلف است. این پیچیده‌تر از آن چیزی است که در ابتدا به نظر می‌رسد، زیرا ایستگاه آغشته‌سازی، دستگاه پاشش و دستگاه پوشش ثانویه هر کدام نیازمندی‌های متفاوتی دارند.

برای خدمت رسانی به این ایستگاه ها به طور همزمان بدون آلودگی متقابل یا رانش نسبت، سیستم از شبکه ای از مدارهای توزیع مستقل کنترل شده استفاده می کند - یکی در هر ایستگاه. هر مدار دارای نقطه تنظیم خود است که در پایگاه داده دستور العمل ذخیره می شود، فلومترها و دریچه های کنترل مخصوص به خود و حلقه بازخورد مخصوص به خود. PLC مرکزی تمام مدارها را به صورت موازی مدیریت می کند و به طور مداوم تقاضای هر ایستگاه را در برابر عرضه موجود از سر اختلاط متعادل می کند.

هنگامی که یک محصول جدید معرفی می شود یا شرایط فرآیند تغییر می کند - به عنوان مثال، زمانی که سرعت خط افزایش می یابد و ایستگاه آغشته به جریان چسب بیشتری نیاز دارد - سیستم تمام نرخ های تحویل را مجدداً محاسبه می کند و سرعت پمپ و موقعیت سوپاپ را در عرض چند ثانیه تنظیم می کند، بدون اینکه اپراتور مداخله کند یا محاسبات جدید را به صورت دستی انجام دهد.

نقش حسگرها و بازخورد بلادرنگ

"هوش" در یک سیستم اختلاط چسب هوشمند عمدتاً از شبکه حسگر آن و الگوریتم‌های کنترل حلقه بسته که بر روی داده‌های حسگر عمل می‌کنند نشأت می‌گیرد. بدون بازخورد مداوم، سیستم هوشمندتر از یک پمپ کنترل شده با تایمر ساده نخواهد بود - بدون توجه به اینکه خروجی واقعی با فرمول هدف مطابقت دارد یا خیر، مواد را با نرخ ثابتی توزیع می کند.

نظارت بر جریان و نسبت

فلومترها در هر خط مواد تشکیل دهنده اندازه گیری مداوم نرخ تحویل واقعی را ارائه می دهند. PLC اینها را با نسبت های هدف ذخیره شده در دستور غذا مقایسه می کند و یک سیگنال خطا را محاسبه می کند. اگر خطا از یک تلورانس تعریف شده فراتر رود - معمولاً 1-2٪ از نقطه تنظیم - کنترل کننده یک سیگنال اصلاحی را به درایو پمپ مربوطه ارسال می کند. این حلقه کنترلی PID (Proportional-Integral-Dirivative) به طور مداوم در طول تولید اجرا می شود و این موارد را جبران می کند:

• تغییرات ویسکوزیته ناشی از نوسانات دما در مخازن مواد خام
• سایش پمپ که باعث تغییر تدریجی خروجی در طول زمان می شود
• تغییرات فشار در خطوط تامین به عنوان ایستگاه های مختلف با نرخ های مختلف
• حباب هوا در مخازن سطح پایین که به طور موقت جریان را مختل می کند

اندازه گیری ویسکوزیته

در سیستم‌های پیشرفته، ویسکومترهای درون خطی در خط خروجی اختلاط نصب می‌شوند تا ویسکوزیته واقعی چسب مخلوط را قبل از رسیدن به ایستگاه تولید اندازه‌گیری کنند. ویسکوزیته یکی از قابل اطمینان ترین پروکسی ها برای فرمولاسیون صحیح است - اگر نسبت رزین به سخت کننده یا سطح رقت اشتباه باشد، ویسکوزیته از هدف منحرف می شود. اندازه‌گیری ویسکوزیته درون خطی به سیستم اجازه می‌دهد تا خطاهای فرمول‌بندی را تشخیص دهد که ممکن است تنها از داده‌های فلومتر آشکار نباشد. به ویژه در سیستم های چند جزئی پیچیده که در آن خطاهای نسبت کوچک در یک جزء تأثیر بزرگی بر رفتار مخلوط نهایی دارد.

مانیتورینگ و کنترل دما

سنسورهای دما (معمولاً دماسنج های مقاومتی PT100) در مخازن مواد خام، خطوط تامین و محفظه اختلاط قرار می گیرند. از آنجایی که ویسکوزیته رزین به طور قابل توجهی با دما تغییر می کند - افزایش 10 درجه سانتی گراد در دما می تواند ویسکوزیته را 30 تا 50٪ در برخی از سیستم های اوره فرمالدئید یا ملامین فرمالدئید کاهش دهد - کنترل کننده از خوانش دما برای اعمال فاکتورهای تصحیح ویسکوزیته در الگوریتم کنترل جریان یا فعال کردن عناصر بازگرداندن مواد به محدوده دمایی هدف استفاده می کند.

نظارت بر سطح مخزن

سنسورهای سطح اولتراسونیک یا مبتنی بر فشار در هر مخزن مواد خام داده‌های موجودی مداوم را به سیستم کنترل می‌رسانند. سیستم از این داده ها برای موارد زیر استفاده می کند:

• قبل از خشک شدن مخزن، هشدارهای سطح پایین را فعال کنید و به اپراتورها زمان می‌دهد تا تامین مجدد را ترتیب دهند
• محاسبه نرخ مصرف مواد و پروژه زمانی که نیاز به تامین مجدد است
• مصرف اندازه گیری شده را در برابر تغییرات سطح مخزن بررسی کنید تا نشتی یا رانش کنتور را تشخیص دهید
• اگر مخزن بحرانی از حداقل سطح عملکرد ایمن پایین آمد، تولید را به طور خودکار متوقف کنید

مدیریت دستور غذا: هوش در پشت فرمولاسیون

در سطح نرم افزار، هوشمندی سیستم از طریق قابلیت مدیریت دستور پخت آن بیان می شود. یک دستور العمل در این زمینه یک مشخصات کامل برای فرمول چسب است - نه تنها نسبت هر ماده، بلکه ویسکوزیته هدف، نوار تحمل قابل قبول در اطراف آن ویسکوزیته، محدوده دمای هدف برای اختلاط، نرخ جریان خروجی در هر ایستگاه، و هر دستورالعمل اختلاط یا توالی خاصی را نیز تعریف می کند.

پایگاه داده دستور غذا در مدرن سیستم های اختلاط هوشمند به طور معمول ذخیره کنید ده ها تا صدها فرمولاسیون فردی ، پوشش هر نوع محصول، بستر و شرایط فرآیندی که انتظار می رود خط تولید انجام دهد. جابجایی بین دستور العمل ها فقط به چند ضربه روی صفحه لمسی HMI نیاز دارد – سپس کنترلر به طور خودکار تمام سرعت های پمپ، موقعیت سوپاپ ها، نقاط تنظیم دما و آستانه های نظارت را برای مطابقت با فرمول جدید تنظیم می کند.

اجزای دستور غذا و پارامترها

یک دستور غذا که به خوبی طراحی شده باشد معمولاً شامل فیلدهای زیر است:

• نسبت اجزاء: نسبت جرم یا حجم هر ماده خام (به عنوان مثال، 100 قسمت رزین: 12 قسمت سخت کننده: 3 قسمت عامل مرطوب کننده)
• نرخ توان کل: حجم کل یا جرم چسب مخلوط برای تحویل در هر ساعت به هر ایستگاه
• ویسکوزیته هدف در دمای اختلاط: ویسکوزیته مورد انتظار مخلوط نهایی بر حسب mPa·s یا ثانیه (معادل روش فنجانی)
• نقاط تنظیم دما: دمای مورد نیاز برای هر مخزن ذخیره مواد خام و برای اتاق اختلاط
• تحمل آلارم: انحراف از نقطه تنظیم که باعث ایجاد هشدار در مقابل خاموش شدن خودکار می شود
• تایمر عمر قابلمه: برای رزین های با پخت سریع، حداکثر زمان بین مخلوط کردن و تحویل قبل از دسته باید دور ریخته شود و خطوط شسته شوند.

کنترل دسترسی و حفاظت از دستور غذا

از آنجایی که فرمول‌بندی‌های نادرست می‌توانند باعث نقص‌های قابل توجه محصول شوند - چسبندگی ضعیف، درمان ناقص، لایه‌برداری یا نقص‌های سطحی - سیستم‌های مدیریت دستور غذا شامل کنترل‌های دسترسی مبتنی بر نقش می‌شوند. اپراتورهای تولید ممکن است مجاز به انتخاب و اجرای دستور العمل ها باشند اما آنها را تغییر ندهند. فقط مهندسان مجاز یا مدیران کیفیت می توانند پارامترهای دستور العمل را ایجاد یا تغییر دهند، و همه تغییرات با یک مهر زمانی و هویت کاربر برای اهداف ردیابی ثبت می شوند.

منطق اتوماسیون: چگونه سیستم به شرایط تغییر پاسخ می دهد

منطق کنترل در یک سیستم اختلاط چسب هوشمند فراتر از دنبال کردن نقطه تنظیم ساده است. این شامل تصمیم گیری مبتنی بر شرایط است که به سیستم اجازه می دهد تا بدون دخالت اپراتور با رویدادهای تولید سازگار شود.

جبران سرعت خط

در خطوط اشباع و پوشش، میزان چسب مورد نیاز در هر ایستگاه با سرعت حرکت بستر در خط ارتباط مستقیم دارد. هنگامی که سرعت خط افزایش می‌یابد، برای حفظ وزن صحیح پیکاپ یا وزن روکش باید چسب بیشتری در واحد زمان تحویل داده شود. سیستم اختلاط هوشمند سیگنال سرعت خط زنده را از سیستم کنترل خط تولید دریافت می کند و به طور خودکار تمام نرخ های تحویل پمپ را به طور متناسب مقیاس می دهد. این جبران سرعت حلقه بسته مانع از چسباندن کم یا بیش از حد چسب می شود که در غیر این صورت در هنگام شتاب، کاهش سرعت یا تنظیم سرعت رخ می دهد.

تشخیص خطا و پاسخگویی خودکار

سیستم به طور مداوم شرایط خطا را بررسی می کند و پاسخ های از پیش برنامه ریزی شده را اجرا می کند. سناریوهای خطای رایج و پاسخ های خودکار آنها عبارتند از:

• خواندن جریان سنج خارج از محدوده: زنگ هشدار ایجاد شد؛ اگر انحراف فراتر از یک بازه زمانی قابل تنظیم ادامه یابد، سیستم تحویل به ایستگاه آسیب دیده را متوقف می کند و به اپراتور هشدار می دهد.
• ویسکوزیته خارج از باند قابل قبول: تلاش سیستم برای تنظیم اصلاحی (به عنوان مثال، افزایش یا کاهش جریان آب رقیق‌سازی)؛ اگر ویسکوزیته در مدت زمان تعیین شده به محدوده بازنگردد، تولید متوقف می شود و به اپراتور اطلاع داده می شود.
• سطح مخزن در حد بحرانی: تولید برای ماده آسیب دیده متوقف شد. توالی فلاش برای جلوگیری از رسیدن چسب نیمه مخلوط به خط تولید آغاز شد.
• سیگنال خرابی پمپ: پمپ آماده به کار به طور خودکار در تنظیمات اضافی فعال می شود. هشدار برای برنامه ریزی تعمیر و نگهداری صادر شده است.
• از دست دادن ارتباط با PLC خط تولید: سیستم وارد حالت نگهداری ایمن می‌شود و نرخ جریان فعلی را ثابت نگه می‌دارد تا زمانی که ارتباط برقرار شود، به‌جای اینکه به ترکیب شدن در برابر یک نقطه تنظیم کهنه بالقوه ادامه دهد.

مدیریت زندگی در گلدان

برای سیستم های رزین دو جزئی یا چند جزئی که بلافاصله پس از اختلاط شروع به پخت می کنند، مدیریت عمر قابلمه یک ویژگی اتوماسیون حیاتی است. این سیستم سن هر دسته مخلوط را ردیابی می کند و آن را با پارامتر عمر گلدان در دستور العمل فعال مقایسه می کند. اگر چسب مخلوط از عمر قابلمه خود بیشتر شود - پارامتری که ممکن است برای رزین های ملامینه با پخت سریع در دماهای بالا به 30 تا 90 دقیقه کوتاه باشد. - سیستم یک چرخه شستشوی خودکار را آغاز می کند، مواد قدیمی را دور می اندازد و یک دسته تازه را شروع می کند. این امر مانع از چسباندن چسب نیمه پخته شده به بستر می شود، که باعث خرابی چسبندگی یا عیوب سطحی می شود که ممکن است تا زمانی که محصول نهایی به بازرسی کیفیت یا حتی مشتری نهایی نرسد، شناسایی نشود.

ثبت داده ها، قابلیت ردیابی و اسناد کیفیت

سیستم‌های اختلاط چسب هوشمند مدرن یک جریان پیوسته از داده‌های فرآیند تولید می‌کنند که در تاریخ‌نگار داده‌های داخلی ذخیره می‌شود یا به یک پایگاه داده در سطح کارخانه صادر می‌شود. این داده ها اهداف متعددی را فراتر از کنترل زمان واقعی انجام می دهند.

قابلیت ردیابی دسته ای

هر دوره تولید با یک گزارش دارای مهر زمانی ثبت می شود که شامل نام و نسخه دستور پخت، نرخ جریان واقعی به دست آمده برای هر ماده، خوانش ویسکوزیته واقعی، مشخصات دما در طول دوره، هر آلارم فعال شده و نحوه حل آنها و حجم کل چسب مخلوط تحویل شده به هر ایستگاه است. این گزارش یک رکورد ردیابی کامل ایجاد می کند که هر پانل، تخته یا بستر پوشش داده شده را به فرمول چسب دقیقی که تحت آن تولید شده است مرتبط می کند - برای بررسی های کیفیت، ادعاهای ضمانت یا مطابقت با مقررات ضروری است.

یکپارچه سازی کنترل فرآیند آماری

داده های فرآیند صادر شده را می توان به نرم افزار SPC (Statistical Process Control) برای نظارت بر قابلیت فرآیند در طول زمان وارد کرد. با ردیابی اینکه سیستم چقدر نسبت هدف و ویسکوزیته را در صدها دوره تولید نگه می‌دارد، مهندسان با کیفیت می‌توانند انحراف تدریجی - ناشی از سایش پمپ، تغییر کالیبراسیون حسگر، یا تغییرات خواص مواد خام - را قبل از تبدیل شدن به نقص محصول قابل تشخیص شناسایی کنند. مطالعات انجام شده در عملیات آغشته به رزین نشان داده است که اجرای اختلاط هوشمند با نظارت بر SPC می تواند نرخ عیب محصول مرتبط با چسب را تا 40 تا 70 درصد در مقایسه با فرآیندهای اختلاط دستی کاهش دهد.

گزارش مصرف مواد

داده های اندازه گیری رکورد بسیار دقیقی از میزان مصرف هر ماده خام در طول هر دوره تولید ارائه می دهد. این اطلاعات مستقیماً به سیستم‌های مدیریت مواد وارد می‌شود و دقت موجودی را بهبود می‌بخشد و امکان برنامه‌ریزی به‌موقع عرضه مجدد را فراهم می‌کند. همچنین تخصیص دقیق هزینه بر اساس نوع محصول را امکان پذیر می کند - چیزی که دستیابی به آن با فرآیندهای اختلاط دستی که در آن خطاهای وزن و ضایعات به خوبی ردیابی نمی شوند بسیار دشوار است.

مراحل تمیز کردن، شستشو، و تغییر

سیستم‌های رزینی که مجاز به پخت در داخل سر اختلاط، خطوط تامین یا مدار توزیع هستند، می‌توانند باعث انسداد شدیدی شوند که نیاز به تعویض اجزای پرهزینه دارد. سیستم های هوشمند اختلاط چسب این موضوع را از طریق توالی های شستشو و تمیز کردن خودکار که در منطق کنترل تعبیه شده اند، برطرف می کند.

یک دنباله فلاشینگ معمولی به شرح زیر عمل می کند:

1. اپراتور عملکرد فلاش یا جابجایی را در HMI انتخاب می کند، یا زمانی که یک دوره تولید به پایان می رسد یا به محدودیت عمر قابلمه رسیده است، سیستم به طور خودکار آن را فعال می کند.
2. این سیستم دریچه های تامین مواد را می بندد و دریچه حلال یا شیر تامین آب را باز می کند.
3. محیط فلاش (معمولاً آب برای سیستم های رزینی مبتنی بر آب، یا یک حلال برای سیستم های مبتنی بر حلال) از طریق سر اختلاط، میکسر استاتیک و تمام خطوط توزیع با سرعت جریان بالا پمپ می شود تا چسب باقیمانده از جای خود خارج شود.
4. پساب شستشو به جای ایستگاه تولید به سیستم جمع آوری زباله هدایت می شود و از آلودگی زیرلایه یا مخزن اشباع جلوگیری می کند.
5. پس از یک چرخه فلاش زمان بندی شده (معمولاً 2 تا 10 دقیقه بسته به حجم سیستم)، دریچه فلاش بسته می شود و سیستم آمادگی خود را برای دستور العمل یا دوره تولید بعدی تأیید می کند.

شستشوی خودکار به طور قابل توجهی طول عمر هد اختلاط و خطوط تامین را افزایش می دهد و خطر نادیده گرفتن یا کوتاه شدن توالی تمیز کردن توسط اپراتورها تحت فشار تولید را از بین می برد - یکی از دلایل رایج خرابی زودرس تجهیزات در سیستم های مدیریت دستی.

مزایای کلیدی نسبت به اختلاط دستی و نیمه اتوماتیک

مزایای عملی سیستم های اختلاط چسب هوشمند نسبت به جایگزین های دستی یا نیمه اتوماتیک قابل توجه و قابل اندازه گیری است. در اینجا یک مقایسه ساختار یافته از مهم ترین تفاوت های عملیاتی آورده شده است:

فراتر از اعداد عملکرد، سیستم‌های اختلاط هوشمند همچنین ایمنی کارگران را با کاهش برخورد مستقیم با رزین‌های غلیظ، سخت‌کننده‌ها و حلال‌ها بهبود می‌بخشند که همگی از طریق تماس با پوست یا استنشاق خطرات سلامتی را به همراه دارند. سیستم‌های تحویل خودکار، قرار گرفتن در معرض مواد شیمیایی خطرناک را به حداقل می‌رسانند و تعداد عملیات انتقال دستی را که خطر نشت را ایجاد می‌کنند، کاهش می‌دهند.

ادغام با خط تولید گسترده تر

یک سیستم مخلوط کردن چسب هوشمند زمانی موثرتر است که به عنوان یک جزء یکپارچه از معماری کنترل خط تولید کلی عمل کند، نه به عنوان یک جزیره مستقل از اتوماسیون. ادغام با سیستم‌های سطح خط و سطح کارخانه، قابلیت‌هایی را باز می‌کند که سیستم‌های ایزوله نمی‌توانند ارائه کنند.

اتصال به PLC خط تولید

سیستم اختلاط سیگنال‌های بلادرنگ را با PLC اصلی خط تولید از طریق پروتکل‌های ارتباطی صنعتی مانند PROFIBUS، PROFINET، EtherNet/IP یا Modbus TCP مبادله می‌کند. سیگنال های کلیدی مبادله شده عبارتند از:

• سرعت خط: برای تنظیم نرخ جریان متناسب در هر ایستگاه استفاده می شود
• شروع/توقف تولید: سیستم اختلاط را برای شروع یا توقف تحویل بدون نیاز به اقدام جداگانه اپراتور تحریک می کند
• سیگنال تغییر محصول: هنگامی که یک سفارش محصول جدید در خط بارگذاری می شود، سوئیچینگ خودکار دستور العمل و دنباله های فلاش را در سیستم اختلاط فعال می کند.
• دست دادن خطا: اگر سیستم اختلاط یک خطای مهم را تشخیص دهد، یک سیگنال توقف به خط PLC ارسال می کند تا تغذیه بستر را قبل از تولید مواد معیوب متوقف کند.

ادغام MES و ERP

در سطح مدیریت کارخانه، داده‌های فرآیند از سیستم اختلاط را می‌توان توسط یک سیستم اجرای تولید (MES) برای برنامه‌ریزی تولید، کنترل کیفیت و تحلیل OEE (اثربخشی کلی تجهیزات) مصرف کرد. داده‌های مصرف مواد می‌تواند به سیستم ERP کارخانه سرازیر شود تا به‌طور خودکار سوابق موجودی را به‌روزرسانی کند، سفارش‌های خرید برای مواد خام رو به اتمام باشد و هزینه‌های واقعی مواد را برای هر سفارش تولید محاسبه کند.

این سطح از یکپارچگی به این معنی است که سیستم هوشمند اختلاط چسب نه تنها به کیفیت محصول فیزیکی کمک می کند، بلکه به کارایی و شفافیت کل عملیات تولید کمک می کند - و آن را به جای یک قطعه ساده از تجهیزات فرآیند، جزء اساسی یک محیط کارخانه هوشمند می کند.

الزامات نگهداری و قابلیت اطمینان سیستم

برای سیستمی که چنین نقش حیاتی در کیفیت تولید ایفا می کند، قابلیت اطمینان و نگهداری از اهمیت بالایی برخوردار است. سیستم های اختلاط چسب هوشمند با در نظر گرفتن این موضوع از طریق چندین انتخاب ساختاری طراحی شده اند.

سیگنال های پیش بینی تعمیر و نگهداری

با روند داده‌های عملکرد پمپ در طول زمان، سیستم کنترل می‌تواند علائم اولیه سایش را تشخیص دهد - که معمولاً به صورت افزایش تدریجی در خروجی VFD مورد نیاز برای دستیابی به یک نرخ جریان مشخص ظاهر می‌شود. هنگامی که راندمان پمپ به زیر یک آستانه قابل تنظیم می‌رسد، سیستم قبل از از کار افتادن کامل پمپ، یک توصیه تعمیر و نگهداری ایجاد می‌کند و امکان جایگزینی برنامه‌ریزی‌شده را در طول یک خاموشی برنامه‌ریزی‌شده به جای یک خرابی برنامه‌ریزی نشده فراهم می‌کند.

اجزای اضافی

نصب‌های با دسترسی بالا شامل پمپ‌های اضافی برای خطوط مواد حیاتی، با تغییر خودکار در تشخیص خرابی است. برخی از سیستم‌ها همچنین شامل جریان‌سنج‌های اضافی با منطق مقایسه متقابل هستند - اگر دو متر در یک خط بیش از یک مقدار آستانه با هم اختلاف داشته باشند، سیستم به جای ادامه کنترل در برابر یک قرائت بالقوه اشتباه، خطای سنسور را علامت‌گذاری می‌کند.

برنامه های کالیبراسیون روتین

فلومترها و ویسکومترها برای حفظ دقت نیاز به کالیبراسیون دوره ای دارند. اکثر تاسیسات هر 3 تا 6 ماه یک بار کالیبراسیون فلومتر کامل را برنامه ریزی می کنند ، با بررسی های تأیید موقت - مقایسه مصرف اندازه گیری شده با تغییرات سطح مخزن - به صورت هفتگی انجام می شود. سیستم کنترل را می توان به گونه ای پیکربندی کرد که هنگام نزدیک شدن به موعد کالیبراسیون به اپراتورها هشدار دهد و از نادیده گرفتن برنامه های کالیبراسیون در طول دوره های شلوغ تولید جلوگیری کند.

خلاصه: چه چیزی سیستم را واقعا هوشمند می کند

یک intelligent glue mixing system earns the word "intelligent" through the combination of five capabilities that no simpler system can replicate simultaneously:

• کنترل حلقه بسته پیوسته: بازخورد حسگر باعث تصحیح بی‌درنگ نرخ جریان، دما و ویسکوزیته می‌شود - سیستم به‌جای اجرای غیرفعال یک برنامه، دقت را فعالانه حفظ می‌کند.
• انعطاف پذیری مبتنی بر دستور غذا: قابلیت جابه‌جایی فوری بین ده‌ها فرمولاسیون، با تنظیم خودکار تمام پارامترها، سیستم را قادر می‌سازد تا نیازهای مختلف تولید را بدون به خطر انداختن سازگاری برآورده کند.
• تامین همزمان چند ایستگاه: مدارهای کنترل مستقل برای هر ایستگاه تولید اجازه می دهد تا فرمول های مختلف به طور همزمان تحویل داده شود که با الزامات پیچیده خطوط مدرن اشباع و پوشش مطابقت دارد.
• پاسخ خطای خودمختار: پاسخ های از پیش برنامه ریزی شده به شرایط خطا از کیفیت محصول و یکپارچگی تجهیزات بدون نیاز به مداخله فوری اپراتور محافظت می کند.
• قابلیت ردیابی کامل داده ها: سوابق کامل فرآیند برای هر دوره تولید، پایه ای را برای مدیریت کیفیت، انطباق با مقررات و برنامه های بهبود مستمر ایجاد می کند.

این قابلیت‌ها با هم، اختلاط چسب را از یک کار دستی و مستعد خطا به یک فرآیند تولید کاملاً کنترل‌شده، نظارت مستمر و کاملاً مستند تبدیل می‌کند - فرآیندی که مستقیماً به کیفیت، سازگاری و کارایی کل عملیات تولید آغشته‌سازی و پوشش کمک می‌کند.
