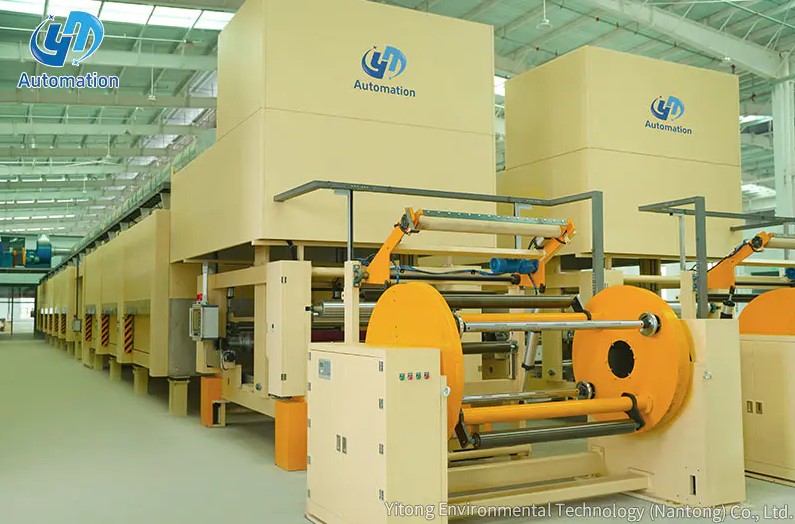

باز کن چرخشی چیست؟

الف باز کردن چرخشی یک ماشین جابجایی وب است که به طور مداوم یک رول از مواد - مانند کاغذ، فیلم، فویل، پارچه، یا منسوجات را - به فرآیند تبدیل، چاپ، پوشش یا لمینیت پایین دستی با سرعت و کشش کنترل‌شده تغذیه می‌کند. با مصرف مواد، رول اصلی را می چرخاند و یک فید ثابت و ثابت وب را بدون وقفه حفظ می کند. بر خلاف پایه‌های بازکن دستی یا استاتیک، بازکن چرخشی دارای کنترل تنش فعال و در تنظیمات خودکار، قابلیت اتصال یا تغییر رول است که اجازه می‌دهد تا زمانی که یک رول تمام می‌شود، تولید بدون وقفه ادامه یابد. این یک قطعه اساسی از تجهیزات در هر خط تولید مداوم وب است.

عملکرد اصلی: کاری که روتاری بازکننده در یک خط تولید انجام می دهد

در هر فرآیند تولید مبتنی بر وب - اعم از چاپ، برش، لمینیت، پوشش، برجسته کاری یا تبدیل - مواد اولیه به صورت رول زخمی به دست می آید. وظیفه باز کن چرخشی این است که آن رول زخمی را به یک شبکه مسطح متحرک که با سرعت و کشش صحیح در بخش پردازش دستگاه حرکت می کند، ترجمه کند.

سه عملکرد اصلی که یک بازکننده چرخشی انجام می دهد عبارتند از:

• چرخش رول: دستگاه باز کن، رول اصلی را نگه می دارد و می چرخاند، و مواد را با سرعت مورد نیاز فرآیند پایین دست توزیع می کند - خواه این چند متر در دقیقه برای کار با دقت آهسته باشد یا 300-800 متر در دقیقه در تولید کاغذ یا فیلم با سرعت بالا.
• کنترل تنش: الفs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• تراز وب: بسیاری از بازکننده‌های چرخشی دارای یک سیستم راهنمای وب جانبی هستند که موقعیت پهلو به پهلو تار را در حین باز شدن تصحیح می‌کند، بی‌نظمی‌های سیم‌پیچ رول را جبران می‌کند و از خارج شدن تار از مسیر پردازش دستگاه جلوگیری می‌کند.

اجزای ساختاری یک بازکننده چرخشی

الف rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

پشتیبانی از قاب و قرقره ماشین

قاب پایه ساختاری دستگاه باز کن است که وزن کامل یک رول مادر بارگذاری شده را تحمل می کند - که می تواند از 200 کیلوگرم تا چند تن بسته به عرض مواد و قطر رول. قاب های سنگین از ورق فولادی با کشش بالا (مانند فولاد ساختاری A3) که در بخش جعبه سفت و سخت یا ساختار پورتال جوش داده می شود، ساخته می شوند. صلبیت بسیار مهم است: انحراف قاب تحت بار، هندسه مسیر وب را تغییر می دهد و باعث تغییرات تنش و خطاهای ردیابی می شود.

تکیه گاه قرقره - که به آن آربور باز کردن یا مندرل نیز گفته می شود - هسته غلتک مادر را نگه می دارد و نیروی چرخشی را به آن منتقل می کند. پشتیبانی از نوع گیره ایمنی، هسته رول را در حین چرخش با سرعت بالا محکم می کند و از لغزش محوری یا شعاعی که می تواند باعث افتادن رول یا شکستن تار شود، جلوگیری می کند. الف شفت آزاد کننده اسکرول Φ76 میلی متر یک اندازه استاندارد رایج در برنامه های باز کردن کاغذ و فیلم است که با هسته کاغذی 76 میلی متری (3 اینچی) که به طور گسترده در صنعت تبدیل استفاده می شود، مطابقت دارد. چاک های در حال گسترش یا کلت های پنوماتیکی هسته را از داخل می گیرند و امکان تعویض سریع و ایمن رول را فراهم می کنند.

سیستم کنترل تنش

سیستم کنترل کشش پیچیده ترین زیرسیستم بازکننده چرخشی از لحاظ فنی است. هدف آن حفظ خودکار وب در سطح تنش از پیش تعیین شده بدون توجه به تغییر قطر رول، سرعت خط، یا شتاب و کاهش سرعت فرآیند است.

کنترل تنش از طریق یک یا ترکیبی از رویکردهای زیر حاصل می شود:

• ترمز ذرات مغناطیسی: الف slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• درایو موتور سروو: در پیکربندی‌های باز کردن برق، یک موتور سروو شفت باز کردن پیچ را در جهت باز کردن حرکت می‌دهد و به طور فعال گشتاور و در نتیجه کشش را کنترل می‌کند. سیستم‌های سروو رانده سریع‌تر به اختلالات تنش پاسخ می‌دهند و در کاربردهای با سرعت بالا و حساس به دقت مانند بسته‌بندی‌های الکترونیکی انعطاف‌پذیر و بسته‌بندی دارویی استفاده می‌شوند.
• بازخورد سلول بار (مبدل نیرو): سلول‌های بار نصب‌شده روی یک غلتک رقصنده یا در غلتک‌های بی‌حرکتی ثابت، تنش واقعی وب را در زمان واقعی اندازه‌گیری می‌کنند. سیگنال تنش به کنترل کننده ترمز یا محرک باز می گردد، که گشتاور خروجی را برای حفظ نقطه تنظیم تنظیم می کند. سیستم های سلول بار به دقت کنترل تنش دست می یابند ± 1-3٪ از نقطه تنظیم تحت شرایط پایدار
• سیستم غلتکی رقصنده: الف weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

سیستم هدایت وب

رول‌های اصلی هرگز با یکنواختی جانبی کامل پیچیده نمی‌شوند - سرگردانی لبه، تلسکوپ هسته، و تنوع عرض مواد باعث می‌شود که تار در حین باز شدن به سمت جانبی حرکت کند. یک سیستم راهنمای وب با تشخیص لبه وب یا موقعیت خط مرکزی و حرکت دادن پایه باز کردن پیچ یا غلتک فرمان برای وسط مجدد وب، این مشکل را تصحیح می کند. حسگرهای لبه با استفاده از فناوری اولتراسونیک، نوری یا حسگر کنتراست موقعیت وب را با دقت تشخیص می دهند. ± 0.1-0.5 میلی متر ، محرک هایی را هدایت می کند که ثبت را در سراسر رول حفظ می کنند.

مکانیزم بارگیری رول

بارگیری یک رول مادر سنگین روی شفت باز کردن به صورت ایمن و سریع یک نیاز عملیاتی حیاتی است. مکانیسم‌های بارگیری رول از سیستم‌های آسانسور دستی ساده با نقاط اتصال بالابر روی قاب، از طریق میزهای بالابر هیدرولیک یا الکتریکی که رول را تا ارتفاع شفت بدون بلند کردن دستی بالا می‌برند، تا رول‌جنرهای کاملاً اتوماتیک که رول‌های جدید را از پایه‌های کف برمی‌دارند و روی محور تحت کنترل ماشین قرار می‌دهند، متغیر است. انتخاب مکانیسم بارگذاری به وزن رول، فرکانس تعویض و تعداد اپراتور موجود بستگی دارد.

انواع روتاری باز کردن: Single Station در مقابل Turret Configurations

روتاری باز کن در دو پیکربندی اساسی موجود هستند که در رویکرد آنها به تغییر رول متفاوت است - انتقال از یک رول خسته به رول بعدی.

باز کردن پیچ تک ایستگاهی (تک موقعیت).

ساده ترین پیکربندی هر بار یک رول را نگه می دارد. هنگامی که رول تمام شد، خط باید متوقف شود، هسته خالی برداشته می شود، یک رول جدید بارگذاری می شود، و قبل از از سرگیری تولید، وب به صورت دستی یا نیمه خودکار از طریق دستگاه رزوه می شود. بازکن های تک ایستگاهی از نظر هزینه کمتر، نگهداری ساده تر و مناسب برای عملیاتی هستند که زمان تعویض رول نسبت به طول تولید قابل قبول است - معمولاً در خطوط با سرعت کمتر، تبدیل کوتاه مدت یا مواد بسیار ظریف برای اتصال پرنده.

باز کردن برجک (دوبلکس یا چند اسپول).

الف turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

باز کردن برجک فعال می شود اتصال با سرعت صفر (در حالی که خط از یک انباشته اجرا می شود، وب برای مدت کوتاهی در نقطه اتصال متوقف می شود) یا اسپلایسینگ پرواز (با استفاده از زبانه های چسب روی هسته رول جدید، اتصال با سرعت کامل اجرا می شود). باز کردن برجک اسپلایس پرنده در خطوط کاغذ، فیلم و بسته بندی انعطاف پذیر با سرعت بالا ضروری است، جایی که هر توقفی باعث تولید ضایعات و اختلال در فرآیندهای پایین دستی می شود که نمی توانند وقفه را تحمل کنند.

مشخصات فنی کلیدی روتاری باز کن

هنگام تعیین یک بازکننده چرخشی برای یک برنامه خاص، پارامترهای زیر باید برای اطمینان از اندازه و پیکربندی صحیح دستگاه تعریف شوند:

صنایع و کاربردهایی که در آن‌های روتاری بازکننده ضروری هستند

پیچ‌شکن‌های چرخشی در هر جایی وجود دارند که یک رول زخمی از مواد نقطه شروع یک فرآیند تولید یا تبدیل مداوم باشد. دامنه صنایع و کاربردهای خاص گسترده است:

• تولید کاغذ و دستمال کاغذی: باز کردن رول های اصلی کاغذ برای برش، ورق، چاپ، پوشش، لمینیت و تبدیل بافت. رول های اصلی کاغذ می توانند چندین تن وزن و بیش از 2500 میلی متر قطر داشته باشند که به ساخت قاب سنگین و کنترل کشش با گشتاور بالا نیاز دارند.
• بسته بندی انعطاف پذیر: تغذیه فیلم پلاستیکی، فویل آلومینیومی، کاغذ و صفحات لمینت به ماشین‌های کیسه‌سازی، خطوط فرم پر کردن، مهر و موم و ایستگاه‌های پوشش. خطوط بسته بندی انعطاف پذیر نیاز به کنترل تنش دقیق دارند تا از کشش فیلم جلوگیری شود که باعث خطای ثبت در چاپ چند رنگ می شود.
• چاپ و تبدیل لیبل: استوک لیبل، لاینر رهاسازی و تارهای لیبل چاپ شده را در پرس لیبل و خطوط تکمیل باز کنید. تبدیل برچسب با سرعت بالا به کنترل تنش با پاسخ سریع و راهنمایی دقیق وب برای دقت ثبت لبه به لبه نیاز دارد. ± 0.1-0.2 میلی متر .
• تولید منسوجات و منسوجات: تغذیه رول های پارچه اسپان باند، مذاب و بافته شده به خطوط لمینیت، برش و تبدیل محصولات بهداشتی، منسوجات پزشکی و ژئوتکستایل. پارچه های نبافته قابل گسترش هستند و برای جلوگیری از اعوجاج به کنترل کشش ملایم نیاز دارند.
• تولید باتری و لوازم الکترونیکی: باز کردن فویل های الکترود، جداکننده ها و رول های جمع کننده جریان برای مونتاژ سلول باتری لیتیوم یون. این مواد بسیار نازک و شکننده به کنترل کشش بسیار دقیق نیاز دارند - اغلب در داخل ± 1 نیوتن - و جابجایی بدون آلودگی
• مقوا و مقوا راه راه: بخش های تک فیسر و دو پشتی خط تخته موجدار از بازکننده های چرخشی برای تغذیه تخته لاینر و رول های متوسط فلوت با سرعت بالا و کشش ثابت برای حفظ کولیس و کیفیت اتصال در تخته تمام شده استفاده می کنند.

Rotary Unwinder در مقابل پایه باز کردن استاتیک: تفاوت های کلیدی

الف static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

مشکلات رایج در باز کردن روتاری و نحوه جلوگیری از آنها

مشکلات عملکرد باز کردن چرخشی معمولاً به مجموعه کوچکی از دلایل تکرار شونده باز می گردد. پرداختن به این موارد به طور پیشگیرانه از طریق راه اندازی و نگهداری ماشین از اکثریت شکست های وب، اختلالات تنش، و خطاهای ثبت در فرآیندهای پایین دستی جلوگیری می کند.

تغییرات تنش و شکست های وب

سنبله های کشش در طول شتاب یا کاهش سرعت، و افزایش کشش پیشرونده با کاهش قطر رول، از دلایل اصلی شکستن شبکه هستند. اقدامات پیشگیرانه شامل تأیید اینکه جبران کشش مخروطی سیستم کنترل کشش به درستی برای مدول مواد کالیبره شده است، بررسی اینکه فشار هوای رقصنده یا صفر شدن لودسل مطابق با مشخصات است، و تأیید اینکه ترمز یا درایو در مدت زمان ثابت مورد نیاز برای سرعت خط در حال استفاده پاسخ می‌دهد.

رانش وب و آسیب لبه

رانش جانبی وب باعث می شود که لبه ها با ساختار ماشین تماس پیدا کنند و باعث آسیب لبه ها، تولید گرد و غبار و خطاهای ثبت شود. سیستم های راهنمای وب به بررسی کالیبراسیون حسگر در هر تغییر رول نیاز دارند تا تأیید شود که نقطه مرجع راهنما با خط مرکزی وب یا موقعیت لبه مورد نیاز واقعی مطابقت دارد. خروج از مرکز رول - در جایی که هسته رول با رول OD متحدالمرکز نیست - یک نوسان جانبی دوره ای ایجاد می کند که ممکن است از پهنای باند اصلاحی راهنمای وب فراتر رود و باعث رانش متناوب می شود که راهنما نمی تواند به طور کامل آن را سرکوب کند.

آسیب بارگیری رول

بارگذاری غلط رول - به خصوص رول هایی که خارج از مرکز بارگذاری می شوند یا با چاک کاملاً درگیر نشده اند - باعث انحراف شفت در زیر بار، توزیع کشش ناهموار در عرض شبکه و افت احتمالی غلتک در سرعت می شود. پشتیبانی از نوع گیره ایمنی با تأیید درگیری مثبت (مانند سنسور مجاورتی که پسوند چاک را تأیید می کند) این خطر را در محیط های تولید با سرعت بالا به طور قابل توجهی کاهش می دهد.

تعمیر و نگهداری روتین برای عملکرد قابل اعتماد روتاری باز کن

بازکننده های چرخشی از نظر مکانیکی قوی هستند اما برای حفظ کنترل تنش دقیق و عملکرد هدایت وب در طول عمر مفید خود نیاز به تعمیر و نگهداری منظم دارند.

1. خدمات ترمز و ترمز ذرات مغناطیسی: ترمزهای ذرات مغناطیسی نیاز به تعویض مایع دارند 1000-2000 ساعت کار یا در بازه زمانی مشخص شده توسط سازنده. روغن ترمز تحلیل رفته باعث تولید گشتاور متناقض می شود که مستقیماً باعث تغییر کشش می شود.
2. کالیبراسیون سلول بار: کالیبراسیون صفر و دهانه لودسل را به صورت ماهانه یا در فرکانس مشخص شده در مستندات دستگاه بررسی کنید. رانش کالیبراسیون در لودسل ها یک جبران تنش سیستماتیک ایجاد می کند که در طول زمان انباشته می شود.
3. بازرسی چاک و سنبه منبسط: بخش های چاک و مکانیسم های فعال کننده را از نظر سایش، امتیازدهی و آلودگی هر سه ماه یکبار بررسی کنید. قطعات چاک فرسوده نیروی چسبندگی روی هسته را کاهش می دهد و خطر لغزش هسته در سرعت را افزایش می دهد.
4. بازرسی و روانکاری بلبرینگ: یاتاقان های شفت باز کردن بارهای شعاعی و محوری زیادی را از وزن رول بزرگ و کشش شبکه حمل می کنند. در بازه زمانی مشخص شده روغن کاری کنید و در اولین نشانه صدا، لرزش یا افزایش دمای کار تعویض کنید - معمولاً بالاتر 70 درجه سانتیگراد روی سطح بیرونی محفظه یاتاقان در حین دویدن
5. تمیز کردن سنسور راهنمای وب: سنسورهای لبه و خط، گرد و غبار و رسوبات مواد را جمع آوری می کنند که دقت سنجش را کاهش می دهد. در هر تغییر رول، چهره‌های سنسور را تمیز کنید و برای تأیید عملکرد کامل، پاسخ تصحیح سیستم راهنما را با یک آفست آزمایشی تأیید کنید.
6. بازرسی قاب و بست: جوش‌های سازه‌ای و بست‌های نصب را سالانه از نظر ترک‌خوردگی ناشی از خستگی بازرسی کنید - به‌ویژه در مناطق پر استرس مانند نقاط نصب تکیه‌گاه قرقره که وزن رول دینامیکی و بارهای کششی به ساختار قاب منتقل می‌شود.
