فرآیند و تجهیزات اشباع رزین: آنچه خریداران باید بدانند

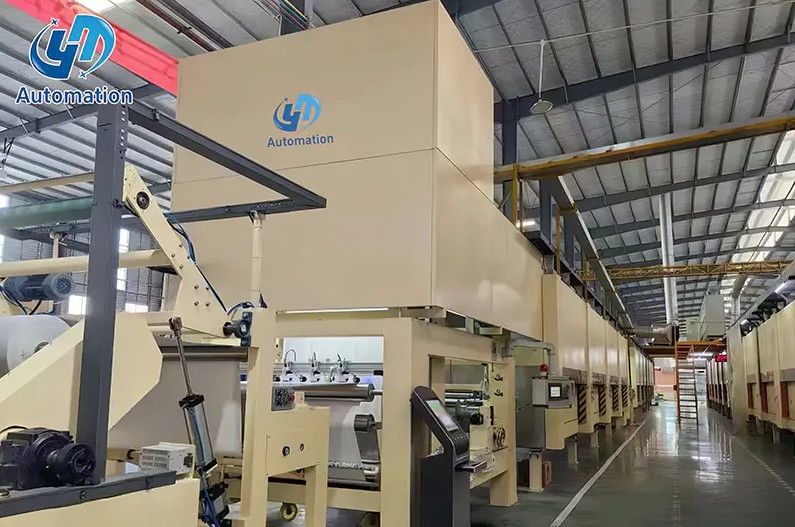

یک رول کاغذ پایه تزئینی صنعتی روی دستگاه باز می‌شود. چند صد متر بعد، شبکه اشباع شده از رزین بیرون می آید و آماده فشار دادن روی تخته خرده چوب یا ام دی اف است. تحول در این بین آغشته به رزین است و بیشتر از آنچه بسیاری از خریداران انتظار دارند در مورد کیفیت نهایی لمینت تصمیم می گیرد.

اشباع رزین صرفاً فرو بردن کاغذ در رزین مایع نیست. این یک توالی کنترل شده از کاربرد رزین، اندازه گیری، خشک کردن، خنک کردن و جابجایی مواد است. تغییرات کوچک در مواد جامد رزین، دمای اجاق، یا سرعت خط می‌تواند یک ورق قابل قبول را با رگه‌ها، تاول‌ها یا توزیع ناهموار تبدیل کند. هر کسی که کاغذ تزئینی، لمینت کف یا روکش های صنعتی تولید می کند، باید قبل از انتخاب تجهیزات تولید، این فرآیند را درک کند.

اشباع رزین چیست و چرا اهمیت دارد

اشباع رزین، رزین مایع را به فضای خالی باز یک بستر متخلخل وارد می کند. هنگامی که رزین سخت می شود، به جای اینکه فقط روی سطح بنشیند، به ساختار داخلی ماده متصل می شود. این همان چیزی است که اشباع واقعی را از پوشش ساده جدا می کند.

این فرآیند در اصلاح چوب، عایق سیم پیچ الکتریکی، آب بندی منافذ فلزی و ساخت کامپوزیت فیبر ظاهر می شود. در بخش پانل های چوبی، اشباع رزین کاغذ پایه را به لایه های سخت، مقاوم در برابر رطوبت و مقاوم در برابر سایش تبدیل می کند که در کف سازی و روکش استفاده می شود. کاغذ درمان شده باید دمای فشار بالای 180 درجه سانتیگراد را تحمل کند، در برابر رطوبت مقاومت کند و چاپ تزئینی را قابل مشاهده نگه دارد.

سه نتیجه مهم هستند: تقویت مکانیکی، حفاظت مانع و پایداری ابعادی. هنگامی که یکی از اینها خراب می شود، ورقه ورقه بلافاصله عیب را نشان می دهد، به عنوان یک تاول، یک لبه متورم، یا ترک های ریز در لایه سطحی.

مراحل اصلی فرآیند در یک خط اشباع

خط اشباع به بهترین شکل به عنوان زنجیره ای از مراحل هماهنگ شناخته می شود. هر مرحله تقاضای خاص خود را بر روی ماشین و سیستم کنترلی که آنها را در تعادل نگه می دارد، قرار می دهد.

1. باز کردن: رول کاغذ پایه تحت کشش کنترل شده به داخل خط هدایت می شود.
2. اشباع: کاغذ از یک حمام رزینی یا واحد کاربرد اندازه گیری شده عبور می کند که مایع را وارد ساختار الیاف می کند.
3. اندازه گیری: رول ها یا میله های دکتر را فشار دهید رزین اضافی را جدا کنید و وزن پیکاپ مورد نظر را تنظیم کنید.
4. خشک کردن: تار خیس شده از طریق کوره ای عبور می کند که حلال ها را تبخیر می کند و پخت رزین را به سطح مورد نیاز قبل از پخت می رساند.
5. خنک‌سازی: شبکه داغ خنک می‌شود تا از مسدود شدن جلوگیری کند و امکان برش یا پیچیدن تمیز را فراهم کند.
6. برش و انباشته کردن: ورق به طول برش داده می شود و روی هم چیده می شود، یا برای فشار دادن بعدی دوباره می پیچد.

خطوط یک مرحله ای این دنباله را یک بار اجرا می کنند. خطوط دو مرحله ای یک پاس پوشش ثانویه و یک بخش خشک کننده دوم را اضافه می کنند که به سازنده کنترل بیشتری بر توزیع رزین سطح می دهد.

خطوط اشباع یک مرحله ای در مقابل دو مرحله ای: نحوه مقایسه آنها

وقتی یک کاتالوگ تجهیزات را مطالعه می کنید، معمولاً دو خانواده را می بینید: خطوط اشباع یک مرحله ای و خطوط دو مرحله ای اشباع کاغذ و پوشش. تفاوت عملی این است که چند بار رزین بر روی وب اندازه گیری می شود و چقدر ظرفیت خشک کردن آن رویدادهای اندازه گیری را از هم جدا می کند.

مشخصات قابلیت دو پیکربندی

نمودار رادار زیر دو نوع خط را در شش معیار انتخاب مقایسه می کند.

نمودار رادار پروفیل های قابلیت یک خط اشباع یک مرحله ای و دو مرحله ای را در شش معیار انتخاب مقایسه می کند. خط یک مرحله ای امتیاز بیشتری در توان عملیاتی و فضای نصب دارد زیرا دستگاه کوتاه تر و ساده تر است. خط دو مرحله ای پیشرو در دقت پوشش است زیرا دارای یک مرحله اندازه گیری دوم مستقل است که می تواند پس از اشباع پایه تنظیم شود. هنگامی که ایستگاه اشباع به درستی طراحی شده باشد، هر دو پیکربندی به نفوذ رزین مشابهی دست می یابند. راندمان انرژی در خط دو مرحله ای افزایش می یابد که بازیابی حرارت در هر دو بخش خشک کردن گنجانده شود. نمودار یک برنده جهانی را مشخص نمی کند. این به سادگی نشان می دهد که تصمیم گیری به این بستگی دارد که کدام معیار بر محدوده محصول شما غالب است.

برای برنامه ای که حول کاغذ ملامینه استاندارد ساخته شده است، اغلب یک خط یک مرحله ای کافی است. اگر این طرح شامل محصولات با روکش بالایی مانند لمینت های کف پوش با سایش بالا باشد، اجتناب از مسیر دو مرحله ای دشوار می شود. بنابراین انتخاب تجهیزات باید از ترکیب محصول شما پیروی کند، نه فقط از حداکثر سرعت تبلیغ شده.

خط اشباع یک مرحله ای برای کاغذ ملامینه این خط باز کردن، آغشته کردن، خشک کردن، پوشش دادن و انباشتن کاغذ ملامینه استاندارد را یکپارچه می کند. برای برنامه‌های بدون محصولات روکش شده مناسب است و صرفه‌جویی در مصرف انرژی و کاربرد چسب یکنواخت را با نرخ خطای تنها 1% ارائه می‌دهد. مشاهده محصول →

پارامترهای فرآیندی که کیفیت اشباع را تعیین می کنند

کیفیت در اولین ثانیه های تماس بین کاغذ و رزین ثابت می شود. رزین باید بدون برخورد به ماتریس فیبر نفوذ کند. رول‌های اندازه‌گیری باید بدون در نظر گرفتن انحرافات گراماژ، یک فیلم یکنواخت در سراسر وب باقی بگذارند. فر باید ورق را بدون پختن سریعتر از سطح داخلی خشک کند.

متغیرهای اصلی کنترل عبارتند از جامدات رزین، ویسکوزیته، زمان یا فشار غوطه وری، فاصله رول اندازه گیری، سرعت خط و دمای فر. هر یک با بقیه تعامل دارد: مواد جامد بالاتر بار خشک شدن را کاهش می دهند، در حالی که یک خط سریع تر، کوره طولانی تر یا گرمتر را مجبور می کند.

جامدات رزین معمولی بر اساس کاربرد

نمودار میله‌ای افقی محتوای جامد رزین معمولی مورد استفاده در پنج کاربرد صنعتی را نشان می‌دهد. پردازش کاغذ تزئینی معمولاً در حدود 54 درصد مواد جامد انجام می شود تا سرعت نفوذ و ظرفیت خشک کردن متعادل شود. سیستم های عایق الکتریکی با مواد جامد بالاتر کار می کنند زیرا فرمول های رزین بدون حلال کنترل محیطی را ساده می کند. اصلاح چوب از جامدات کمتری استفاده می کند زیرا هدف حجیم شدن دیواره سلولی به جای پر کردن کامل منافذ است. این محدوده توضیح می دهد که چرا یک دستگاه باید با رزین واقعی مطابقت داشته باشد، نه با یک بروشور بازاریابی. یک خط طراحی شده در محدوده مواد جامد اشتباه به محض تغییر دستور غذا با مشکل مواجه خواهد شد.

یک پیامد مهم برای خریداران این است که سیستم رزینی که می‌خواهید اجرا کنید تعیین می‌کند که بخش اشباع چقدر باید انعطاف‌پذیر باشد. خط تنظیم شده روی اوره فرمالدئید در 55 درصد مواد جامد، با رزین ملامین در 62 درصد مبارزه می کند، مگر اینکه گردش حمام، رول های اندازه گیری و اگزوز پاسخ دهند. تامین کنندگانی که ایستگاه های اشباع خود را طراحی می کنند می توانند این متغیرها را با دقت بیشتری تنظیم کنند.

منحنی خشک کردن و تنظیمات فر

نمودار خطی نحوه کاهش محتوای فرار باقیمانده را با عبور کاغذ از فر در دمای 140 درجه سانتیگراد و 160 درجه سانتیگراد مقایسه می کند. هر دو منحنی از یک سطح حلال شروع می شوند زیرا تار با بار رطوبتی یکسان وارد می شود. 30 ثانیه اول افت شدیدی را نشان می دهد در حالی که حلال مایع مستقیماً از سطح کاغذ تبخیر می شود. پس از آن، منحنی ها صاف می شوند زیرا مواد فرار باقی مانده باید از لایه های فیبر عمیق تر پخش شوند. در دمای 160 درجه سانتیگراد، وب تقریباً 30 ثانیه زودتر از 140 درجه سانتیگراد به آستانه یک درصد می رسد. نکته مهم این است که دمای بیش از حد می تواند سطح بیرونی را قبل از خشک شدن داخلی خشک کند و حلال را داخل آن به دام بیاندازد.

کنترل دمای منطقه ای دلیل محکمی برای بررسی دقیق طول فر است. یک فر کوتاه با دمای بالا می تواند تاول ایجاد کند. فر طولانی تر با منطقه بندی محافظه کارانه نتیجه یکنواخت تری می دهد اما از فضای کف استفاده می کند. این تعادل مستقیماً به مصرف انرژی و هزینه عملیاتی می خورد.

مصرف انرژی و ملاحظات هزینه عملیاتی

انرژی یک هزینه متغیر عمده در یک کارخانه اشباع است و کوره بزرگترین مصرف کننده انرژی است. گرمایی که با اگزوز خارج می شود از دست دادن خالص است مگر اینکه بازیابی شود. بنابراین ساخت ماشین تاثیر مستقیمی بر هزینه تولید در هر تن دارد.

نمودار میله ای عمودی مصرف انرژی ویژه چهار پیکربندی خشک کردن را مقایسه می کند. یک اجاق هوای گرم معمولی بیشترین انرژی را مصرف می کند زیرا جریان اگزوز با مقدار زیادی گرما از ساختمان خارج می شود. افزودن بازیافت حرارت مصرف را تقریباً یک سوم کاهش می دهد، زیرا یک مبدل حرارتی هوای ورودی را با انرژی هوای خروجی از قبل گرم می کند. استفاده از مادون قرمز برای پشتیبانی از هوای گرم، فاز تبخیر را کوتاه می کند و کل را کاهش می دهد. یک خط دو مرحله ای با بازیابی حرارت به کمترین رقم می رسد زیرا بخش دوم خشک کردن در دمای پایین تر عمل می کند. در طول یک سال تولید کامل، این تفاوت ها به هزینه های عملیاتی تبدیل می شود که می تواند از تفاوت قیمت خرید بین تامین کنندگان ماشین آلات بیشتر شود.

دو تصمیم مهندسی باعث گسترش گسترش می شود. اولین مورد بازیابی حرارت در اگزوز فر است. دوم این است که چگونه ورودی مادون قرمز و هوای گرم متعادل هستند. تجزیه و تحلیل حرارت فرآیند باید یک بخش عادی از بررسی نقل قول باشد، نه یک اضافی نظری. برای جزئیات بیشتر در مورد چیدمان های یک مرحله ای، این یادداشت فنی را بخوانید تجهیزات بازیابی حرارت در خطوط اشباع یک مرحله ای .

هنگام انتخاب خط اشباع به چه نکاتی توجه کنیم؟

هنگام مقایسه پیشنهادات، قیمت خرید کمترین مقدار مفید است. ارزش بادوام خط این است که چگونه روی رزین ها، کاغذها و برنامه کاری شما خوب عمل می کند. چک لیست زیر را در مرکز ارزیابی در سطح کارخانه قرار دهید.

• سازگاری با رزین: آیا خط می تواند مواد جامد، ویسکوزیته، دما و محدوده pH سیستم های رزین فعلی و آینده را مدیریت کند؟
• یکنواختی پوشش: آیا بخش اندازه گیری اجازه کنترل مستقل شکاف و فشار را می دهد؟
• ظرفیت خشک کردن: آیا حجم فر با سرعت خط هدف و حداکثر وزن اضافه مطابقت دارد؟
• کنترل دما: آیا هر منطقه می تواند مقدار تنظیم شده خود را حفظ کند و پس از اتصال کاغذ به سرعت بازیابی شود؟
• امکانات و ردپای: آیا ارتفاع دستگاه، موقعیت اگزوز و اتصال خنک کننده متناسب با ساختمان شما است؟
• مهندسی پس از فروش: آیا سازنده می تواند قطعات یدکی را تامین کند، روند را تنظیم کند و به سرعت به خرابی پاسخ دهد؟

توانایی سازنده به اندازه هندسه ماشین اهمیت دارد. هنگامی که یک تامین کننده خط کامل را در کارخانه خود می سازد، کنترل تلورانس سخت تر است و بررسی داستان مهندسی آسان تر است. به همین دلیل است که بازدید از کارخانه باید بخشی از فرآیند خرید باشد. تأمین‌کنندگانی که تجربه طولانی در تولید دارند معمولاً می‌توانند تجهیزات مشابهی را که در کف خود کار می‌کنند نشان دهند و نه تنها در یک رندر. سازنده ای که اطلاعات مربوط به خود را منتشر می کند قابلیت کارخانه و تولید این بررسی را بسیار ساده تر می کند.

شرکت هایی که قبلاً دارای یک خط یک مرحله ای هستند اما به کنترل سطح بهتر نیاز دارند، اغلب به جای جایگزینی کل خط، یک دستگاه پوشش ثانویه مستقل را انتخاب می کنند. این مسیر ارتقا، سرمایه گذاری در بخش خشک کن و باز کردن اصلی را حفظ می کند.

ماشین پوشش ثانویه برای کنترل سطح پیشرفته دستگاهی مستقل که پوشش پشت و صورت را به خطوط یک مرحله ای موجود اضافه می کند و کیفیت پوشش و مقاومت در برابر سایش را بهبود می بخشد. ایده آل برای شرکت هایی که نیاز به کنترل بهتر سطح بدون تعویض کل خط اشباع خود دارند. مشاهده محصول →

انتخاب خط اشباع، پیش‌بینی میزان کنترل فرآیندی است که طی ده سال آینده نیاز خواهید داشت. هر درجه لمینت، مقدار کاغذ خام و فرمول مجدد رزین از آن دستگاه عبور می کند. خطی که برای کل زنجیره ساخته شده است، از باز شدن تا انباشته شدن، به شما فضایی برای سازگاری با تغییر بازار می دهد.

فیزیک اشباع رزین به خوبی درک شده است. رزین باید زمان نفوذ داشته باشد، حلال باید زمان خروج داشته باشد، و دما باید منطقه بندی شود تا شبکه به طور یکنواخت خشک شود. تجهیزاتی که این توالی را رعایت می کنند، دانش را به تولید قابل تکرار تبدیل می کنند. هنگامی که تامین کنندگان را ارزیابی می کنید، در نظر بگیرید که آیا اصول مهندسی آنها قابل مشاهده و تایید است، زیرا این سیگنال خوبی است از اینکه چگونه آنها پس از فروش از شما حمایت خواهند کرد.
