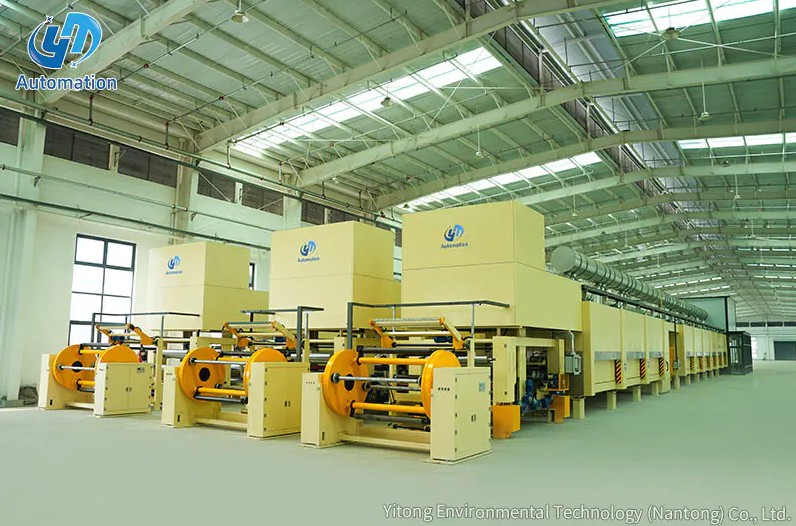

خط اشباع چگونه کار می کند؟

یک خط اشباع این کار با پر کردن سیستماتیک فضای خالی هوا در سیم‌پیچ‌های موتور الکتریکی، سیم‌پیچ‌ها یا سایر اجزای متخلخل با لاک یا رزین انجام می‌شود و سپس آن ماده پرکننده را به یک توده عایق جامد تبدیل می‌کند. این فرآیند از یک ترتیب تعریف شده پیروی می کند: سیم پیچ را از قبل گرم کنید تا رطوبت را خارج کند و شکاف های بین هادی ها را باز کند، محیط اشباع را از طریق روش های غوطه ور کردن، چکاندن یا فشار خلاء اعمال کنید، اجازه دهید محیط کاملاً نفوذ کند و سپس در یک اجاق پخت پخت کنید تا رزین به یک سیستم سخت و بدون فضای خالی متصل شود. مهندسی NACH تأیید می‌کند که خطوط اشباع تجهیزات استاندارد در صنعت موتور و ژنراتور هستند که برای آغشته کردن کویل‌های موتورها و ژنراتورهای LT و HT با لاک یا رزین برای بهبود مقاومت عایق، افزایش عملکرد کلی، افزایش عمر اجزاء استفاده می‌شوند و این فرآیند اکنون در صنعت برق اجباری در نظر گرفته می‌شود (منبع: NACH Impression Engineering و NACH). بحرانی ترین نتیجه یک خط اشباع که به درستی کار می کند، یک سیستم عایق تقریباً بدون فضای خالی است. که از ورود رطوبت جلوگیری می کند، ارتعاش سیم پیچ را کاهش می دهد و به طور قابل توجهی طول عمر قطعه الکتریکی را افزایش می دهد.

چرا آغشته سازی برای سیم پیچ های الکتریکی ضروری است؟

قبل از اینکه یک خط اشباع یک سیم پیچ را پردازش کند، فضاهای بین سیم های هادی منفرد در شکاف های سیم پیچ با هوا پر می شود. هوا یک رسانای ضعیف گرما و یک عایق الکتریکی ضعیف در دماهای بالا است و هیچ پیوند مکانیکی بین سیم‌های منفرد سیم پیچ ایجاد نمی‌کند. نتیجه سیم پیچی است که بیش از حد گرم می شود، در داخل می لرزد و از همان روز اول که کار می کند در برابر اتصال کوتاه ناشی از رطوبت آسیب پذیر است.

راهنمای فنی ژرمانا موتور بهبودهای عملکرد خاصی را که اشباع ارائه می دهد توضیح می دهد: پر کردن شکاف های سیم پیچ سیم پیچ و سیم های اتصال به یکدیگر و مواد عایق اطراف، استحکام الکتریکی، خواص مکانیکی، هدایت حرارتی و عملکرد حفاظتی را به طور همزمان بهبود می بخشد (منبع: Germana Motor, You Should Know about the Motor Winding Varnish). مستندات فرآیند گادفری و وینگ مزیت ضد لرزش را اضافه می کند: رایج ترین حالت خرابی در موتورها سایش ناشی از ارتعاش است که باعث سایش و ساییدگی می شود که در نهایت باعث از کار افتادن سیم پیچ به صورت دی الکتریک می شود و داشتن سیم پیچ کاملاً محصور شده با رزین اشباع به عنوان یک چسب بین رشته های موتور عمل می کند. بال، درک نحوه عملکرد VPI اشباع فشار خلاء).

یک حق ثبت اختراع برای اشباع لاک سیم پیچ استاتور خطر اساسی را توصیف می کند که این فرآیند را ضروری می کند: در موتورهایی که در محیط های مرطوب استفاده می شوند مانند موتورهای کمپرسور در یخچال یا تهویه مطبوع، سیال شامل رطوبت می تواند با سیم پیچ سیم پیچ تماس پیدا کند و در صورت عایق نبودن سطح سیم پیچ باعث اتصال کوتاه شود که به طور بالقوه باعث خرابی موتور: روش اشباع سیم پیچ استاتور). خط اشباع، سیستم صنعتی است که پوشش محافظ را به طور مداوم و در حجم تولید اعمال و درمان می کند.

سه روش اصلی اشباع مورد استفاده در خطوط تولید

یک impregnation line is configured around one of three primary impregnation methods, each suited to different motor sizes, production volumes, and insulation performance requirements.

آغشته به سیل (غوطه ور کردن و پختن)

روش دیپ و پخت، سیم‌پیچ موتور از قبل گرم شده را مستقیماً در یک مخزن لاک فرو می‌برد، به آن اجازه می‌دهد تا زمانی که فضاهای خالی قابل دسترس پر شود، خیس بخورد، سیم‌پیچ را خارج می‌کند، اجازه می‌دهد تا لاک اضافی تخلیه شود، و سپس مجموعه در یک کوره پخت می‌پزد. NACH Engineering این پیکربندی را توصیف می‌کند: سیستم اشباع سیل شامل یک مخزن ذخیره لاک برای ذخیره‌سازی سرد و یک محفظه غوطه‌وری، با سیم‌پیچ‌های موتوری است که در یک ساختار سبد جمع‌شده و در مخزن غوطه‌وری نگهداری می‌شوند (منبع: NACH Engineering، Resin Impregnation for Motor and Generator Industry). این روش برای موتورهای ولتاژ پایین با درجه پایین و برای کاربردهایی که تقاضای عایق متوسط ​​است مناسب است. محدودیت آن عمق نفوذ است: گرانش و اثر مویرگی به تنهایی نمی توانند لاک را به شکاف های عمیق و فضاهای تنگ سیم پیچ های بزرگتر یا پیچیده تر هدایت کنند.

اشباع فشار خلاء (VPI)

اشباع فشار خلاء بالاترین عملکرد و پرکاربردترین روش در خطوط مدرن اشباع موتورهای فشار متوسط و فشار قوی است. HECO توالی فرآیند را شرح می دهد: استاتور یا روتور از پیش گرم شده به داخل محفظه فشار VPI پایین می آید و یک خلاء کشیده می شود. یک رزین با صفر درصد حلال وارد محفظه می شود. فشار اعمال می شود؛ و واحد غوطه ور به طور کامل با رزین آغشته می شود و به a ساختار 4 تا 5 میلی متری رزین عایق و سیستم عایق تقریباً بدون خالی (منبع: HECO، موتورهای الکتریکی عایق: VPI یا Varnish Dip). مستندات فرآیند MES سنگاپور توالی گام به گام را ارائه می دهد: سیم پیچ را از قبل گرم کنید، آن را در محفظه فشار پایین بیاورید، محفظه را آب بندی کنید، یک خلاء بکشید، اجازه دهید رزین اپوکسی بدون حلال از ظرف رزین به داخل محفظه جریان یابد تا سیم پیچ کاملاً در آب فرو برود، فشار وارد کنید تا سیم پیچ کاملاً منحنی شود، تا زمانی که سیم پیچ کاملاً منحنی شود، فشار وارد کنید تا زمانی که محفظه کاملاً منحنی شود. (منبع: MES سنگاپور، VPI: چرا عایق برای سیم پیچ موتور شما مهم است).

مرحله خلاء بسیار مهم است زیرا هوای باقیمانده را از هر فضای خالی در سیم پیچ قبل از ورود رزین تخلیه می کند. بدون این مرحله، هوای محبوس شده حباب هایی را در رزین پخته شده تشکیل می دهد که به محل تخلیه جزئی و در نهایت شکست عایق تحت ولتاژ کار تبدیل می شود. Dreisilker Electric Motors تأیید می کند که ظرفیت خازن در طول چرخه VPI برای تعیین اینکه پر شدن رزین قبل از بسته شدن چرخه قابل قبول است، نظارت می شود، و یک شاخص کیفیت قابل اندازه گیری را ارائه می دهد که مستقیماً در فرآیند ساخته شده است (منبع: Dreisilker Electric Motors، 4 نوع روش عایق سیم پیچی موتور).

اشباع قطره ای (چکه ای چرخشی).

روش قطره‌ای که اشباع چرخشی نیز نامیده می‌شود، استاتور را در یک محور افقی در حین گرم شدن می‌چرخاند و هنگام چرخش رزین روی انتهای سیم‌پیچ چکه می‌کند. توضیحات فنی لامنو از این فرآیند مکانیسم نفوذ را توضیح می‌دهد: لاک بر روی انتهای سیم‌پیچ چکه می‌کند و تحت تأثیر ترکیبی گرانش، عمل مویرگی و نیروی گریز از مرکز ایجاد شده توسط چرخش، به سیم‌پیچ‌ها و شکاف‌های داخلی نفوذ می‌کند (منبع: Lamnow، Six Motor Winding Impregnating Varnishing Met). مهندسی NACH تأیید می‌کند که این روش برای چرخه‌های تولید سریع با حداقل یا بدون اتلاف رزین استفاده می‌شود، و آن را به‌ویژه برای تولید با حجم بالا موتورهای استاندارد کوچک‌تر که در آن توان عملیاتی نگرانی اصلی تولید است، مناسب می‌کند (منبع: NACH Engineering، Resin Impregnation for Motor and Generator Industry).

چگونه یک خط اشباع کامل ساختار یافته است

یک خط اشباع تولید چندین ایستگاه فرآیند متوالی را در یک سیستم پردازش پیوسته یا دسته ای ادغام می کند. هر ایستگاه عملکرد خاصی را در توالی کلی درمان انجام می دهد.

ایستگاه پیش گرمایش

ایستگاه اول، سیم پیچ موتور یا مجموعه سیم پیچ را قبل از ورود به محیط اشباع تا دمای مشخصی گرم می کند. پیش گرم کردن دو عملکرد را انجام می دهد: رطوبت باقیمانده را از سیم پیچ خارج می کند که در غیر این صورت از چسبندگی رزین و ایجاد حفره در عایق پخته شده جلوگیری می کند و ویسکوزیته رزین را در هنگام تماس کاهش می دهد و نفوذ به شکاف های تنگ بین هادی ها را بهبود می بخشد. مستندات فرآیند VPI MES سنگاپور تأیید می کند که پیش گرم کردن سیم پیچ اولین قدم اولیه قبل از ورود سیم پیچ به محفظه اشباع است (منبع: MES سنگاپور، VPI: چرا عایق برای سیم پیچ های موتور شما مهم است). ژرمانا موتور تأیید می کند که الزامات اساسی برای لاک اشباع شامل ویسکوزیته کم و محتوای جامد بالا به ویژه برای اطمینان از نفوذ خوب و اعمال پوشش است، و مرحله پیش گرم کردن این امر را با گرم کردن سطوح فلزی که رزین با آنها تماس می گیرد تسهیل می کند (منبع: ژرمانا موتور، لاک اشباع برای سیم پیچ های موتور).

ایستگاه اشباع

ایستگاه اشباع هسته اصلی خط است. برای خطوط VPI، این یک مخزن فشار مهر و موم شده مجهز به اتصالات پمپ خلاء، یک سیستم انتقال رزین متصل به مخزن ذخیره رزین کنترل شده با دمای جداگانه و ابزار دقیق کنترل فشار است. برای خطوط اشباع قطره ای، این یک فیکسچر چرخشی با یک آرایه نازل چکه کنترل شده و یک سینی گیر است که رزین اضافی را دوباره به گردش در می آورد. برای خطوط شیب، مخزن غوطه وری با کنترل سطح و یک قفسه زهکشی بالای آن است. در توضیحات کارخانه NACH Engineering اشاره می‌شود که برای سیستم‌های VPI، رزین را می‌توان با فشار اضافی برای نفوذ بهتر وادار کرد و پس از مدت زمان مشخص شده رزین به مخزن ذخیره‌سازی منتقل می‌شود و در شرایط سرد نگهداری می‌شود تا عمر گلدانی خود را حفظ کند (منبع: NACH Engineering, Resin Impregnation for Motor and Generator Industry).

ایستگاه تخلیه و ژله سازی

پس از آغشته شدن، سیم پیچ از محیط خارج می شود و به گونه ای قرار می گیرد که رزین اضافی قبل از پخت در کوره تخلیه شود. در خطوط اشباع قطره ای، این ایستگاه اغلب شامل یک مرحله گرمایش ژل سازی مختصر است که تا حدی سطح رزین را خشک می کند تا از چکیدن و افتادگی در حین انتقال به کوره پخت جلوگیری کند. زهکشی مناسب و کنترل ژل شدن از تشکیل گودال های رزین در اطراف انتهای سیم پیچی که نیاز به حذف پس از پخت دارند و می تواند بر تحمل ابعادی تأثیر بگذارد، جلوگیری می کند.

کوره پخت

کوره پخت، اتصال عرضی رزین اشباع را به حالت جامد نهایی کامل می کند. پروفیل های زمان و درجه حرارت در کوره توسط سازنده رزین مشخص شده است و باید دقیقاً دنبال شوند، زیرا عمل زیر باعث می شود رزین بدون اتصالات متقاطع باقی بماند که شکننده باقی می ماند و در سرویس از کار می افتد، در حالی که کار بیش از حد می تواند باعث آسیب حرارتی به مواد عایق سیم پیچ در مجاورت رزین شود. مشخصات ژرمانا موتور برای نیازهای عمل آوری لاک اشباع شامل پخت سریع، دمای پایین و خشک شدن داخلی خوب به عنوان سه ویژگی کلیدی که یک خط تولید از سیستم رزین می طلبد (منبع: ژرمانا موتور، لاک اشباع برای سیم پیچ های موتور).

انواع لاک و رزین مورد استفاده در خطوط اشباع

سیستم شیمیایی مورد استفاده در فرآیند اشباع، عمق نفوذ، سرعت پخت، کیفیت پر شدن فضای خالی و کلاس حرارتی عایق نهایی را تعیین می کند. دو دسته اصلی در خطوط اشباع مدرن استفاده می شود.

لاک های اشباع کننده بر پایه حلال

لاک‌های مبتنی بر حلال، جامدات رزین فعال حل شده در یک حلال آلی را حمل می‌کنند که در طول پخت تبخیر می‌شود. مرور فنی ژرمانا موتور خاطرنشان می‌کند که لاک‌های اشباع‌کننده مبتنی بر حلال، پایداری خوبی در ذخیره‌سازی، نفوذ، و ویژگی‌های تشکیل فیلم با هزینه نسبتاً کم دارند، اما به زمان‌های آغشته‌سازی و پخت طولانی‌تری نیاز دارند، و حلال‌های باقی‌مانده می‌توانند حفره‌هایی در مواد آغشته‌شده ایجاد کنند در حالی که حلال‌ها تبخیر می‌شوند به آلودگی محیط‌زیست کمک می‌کنند. این لاک‌ها عمدتاً برای موتورهای ولتاژ پایین و سیم‌پیچ‌های الکتریکی مورد استفاده قرار می‌گیرند که عملکرد آن در حد متوسط ​​است.

رزین های اشباع کننده بدون حلال

رزین های بدون حلال انتخاب ارجح برای خطوط مدرن VPI و کاربردهای با کارایی بالا هستند. ژرمانا موتور تایید می کند که لاک های آغشته کننده بدون حلال با زمان های آغشته سازی و پخت کوتاه به سرعت عمل می کنند، شکاف های هوا را در قسمت های عایق اشباع شده با باقی گذاشتن فضای خالی حلال از بین می برند، و انسجام، عملکرد الکتریکی و مکانیکی بهتری نسبت به جایگزین های مبتنی بر حلال ارائه می دهند، به همین دلیل است که آنها به طور گسترده ای در کاربردهای آلمانی مورد استفاده قرار گرفته اند. لاک برای سیم پیچ موتور). HECO مشخص می‌کند که رزین مورد استفاده در سیستم‌های VPI حاوی صفر درصد حلال است و عایق بدون فضای خالی را تولید می‌کند که مزیت فرآیند VPI را مشخص می‌کند (منبع: HECO، موتورهای الکتریکی عایق: VPI یا Varnish Dip).

صنایع و کاربردهایی که از خطوط اشباع استفاده می کنند

خطوط آغشته به هر فرآیند تولید یا تعمیری که سیم‌پیچ‌ها و کویل‌های الکتریکی را برای سرویس تحت ولتاژ الکتریکی تولید یا بازسازی می‌کند، خدمت می‌کنند.

1. ساخت موتور الکتریکی: استاتورها و روتورها برای موتورهای القایی، موتورهای مغناطیس دائم و موتورهای سروو در تمام رتبه های قدرت، قبل از مونتاژ نهایی آغشته می شوند تا به کلاس عایق و استحکام دی الکتریک امتیازی دست یابند.
2. تولید ژنراتور: سیم‌پیچ‌های بزرگ استاتور ژنراتور برای تجهیزات تولید برق از طریق خطوط VPI پردازش می‌شوند تا به عایق بدون خالی مورد نیاز در ولتاژهای متوسط و بالا دست یابند.
3. ساخت ترانسفورماتور: سیم پیچ های ترانسفورماتور برای از بین بردن رطوبت، بهبود اتلاف گرما از هادی به هسته و افزایش پایداری مکانیکی در برابر نیروهای اتصال کوتاه آغشته می شوند (منبع: گادفری و وینگ، VPI برای ترانسفورماتورها: بهبود قابلیت اطمینان)
4. کارگاه های تعمیر موتور: موتورهای چرخشی پس از تعویض سیم پیچ برای بازیابی یکپارچگی عایق نیاز به اشباع دارند، با VPI برای موتورهای ولتاژ متوسط و دیپ و پخت برای واحدهای ولتاژ پایین کوچکتر استفاده می شود (منبع: MES سنگاپور، VPI: چرا عایق برای سیم پیچی موتور شما مهم است)
5. تولید موتور کمپرسور و دستگاه: موتورهای مورد استفاده در محیط های مرطوب مانند کمپرسورهای یخچال و تهویه مطبوع برای جلوگیری از اتصال کوتاه سیم پیچ به دلیل تماس با رطوبت نیاز به آغشته به لاک دارند (منبع: USPTO Patent 12542473، روش اشباع لاک الکل سیم پیچ استاتور)

شاخص های کیفیت یک خط اشباع که به درستی کار می کند

یک خط اشباع که به درستی طراحی شده و کار می کند، نتایج کیفی قابل اندازه گیری را ایجاد می کند که می تواند روی هر سیم پیچ فرآوری شده قبل از خروج از خط تأیید شود.

1. اندازه‌گیری مقاومت عایق: مقاومت مگاهم از سیم‌پیچ به زمین باید حداقل مشخص شده برای کلاس عایق پس از پخت را برآورده کند یا از آن فراتر رود. بهبود مقاومت عایق در مقایسه با سیم پیچ غیر اشباع تایید می کند که فضای خالی هوا با رزین جامد جایگزین شده است.
2. نظارت بر ظرفیت در طول VPI: موتورهای الکتریکی Dreisilker تأیید می کند که ظرفیت خازن در طول چرخه VPI برای تعیین اینکه پر شدن رزین قبل از پایان چرخه قابل قبول است، نظارت می شود، زیرا افزایش ظرفیت نشان دهنده پر شدن رزین پیش رونده حجم سیم پیچ است (منبع: Dreisilker Electric Motors، 4 نوع سیم پیچی موتور)
3. بازرسی بصری برای پوشش سطح و عدم وجود لکه‌های مرطوب خشک نشده، تجمع قطره در انتهای سیم‌پیچ، و مناطق رسانا لخت که نشان‌دهنده نفوذ ناقص است.
4. تست مقاومت دی الکتریک در ولتاژ نامی پس از پخت، تأیید می کند که سیستم عایق می تواند ولتاژ عملیاتی را بدون خرابی حفظ کند.

Ytinte خط اشباع محدوده برای پشتیبانی از نتایج ثابت و قابل تکرار در این شاخص های کیفیت، ترکیبی از کنترل دقیق دما در مراحل پیش گرمایش و پخت، مدیریت چرخه اشباع قابل برنامه ریزی، و سیستم های جابجایی رزین که خواص مواد را در طول عملیات تولید حفظ می کند، مهندسی شده است.
